這算是我第2台TLR吧(平腰式觀景相機)
算是對TLR情有獨鍾吧!我很愛他的古典設計但這台的127底片已停產了...
只能仰賴魚大的割120底片或是直接改裝成吃135的方法
了解我的人就會知道我選哪種XDD
不但機身跟新的一樣皮套也非常漂亮!
來了解一下她的資料
型號:Yashica44LM
年分:1959
光圈:3.5-22f
快門:1-500有B快
鏡頭:60mm
我可以叫她爺爺了吧~
背後有個小窗窗?
可以打開的!有人在嗎?
雲母台鎖孔+片倉旋鈕!作的真精緻!
平腰窗不算亮不過很清晰(有人知道怎麼改明亮嗎?)
放大鏡!就等於能讓你直接貼上去對焦!
大概是這樣!我沒辦法很好的拍出表達的方法...

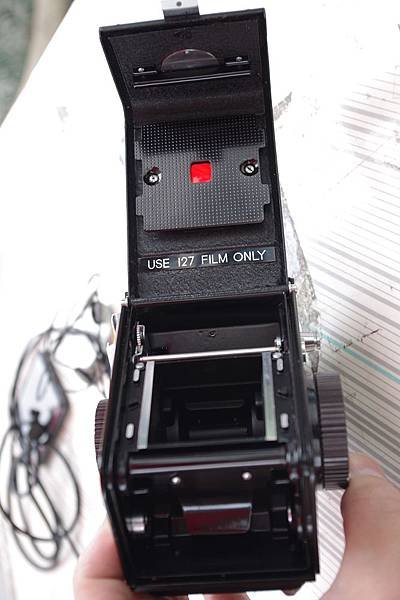

片倉打開...沒有駕駛員走出來...上面還寫著要用127底片呢...
鏡頭屁屁!!
從背面看紅窗窗!!
一根壓迫式齒柱
測試一下...好像塞不太進去耶...
心裡正在想...完了買到不能改的機器...難怪這麼便宜...
拆開平腰窗...好多灰阿~
有設計直式觀景窗耶...很雞肋...
開始準備動工吧...
拆掉蒙皮~好多螺絲~還得去膠...
右側...好簡易的計片結構~這台過片跟快門是分開獨立的!
右側對焦環的部分就很難拆...
這邊就能了解TLR對焦的機械動作了XD
第一步我卸下了三個零件!計片用的壓迫齒輪、卡片軸開關、過片滑輪
底片終於放進去了!!卸下我心中的一塊大石頭啊XDD
開始動工!把容易受傷的部分先用膠帶貼起來保護!!
卸掉片倉蓋~方便作業
改裝計畫!第一步當然事先固定底片!
其實不固定也沒差但要做捲片結構的話就得固定它!!
用車床做了一個座!
大這樣!看懂了嗎?
塞進去!!
留開口!!我車好久阿...
另一邊才是問題...還得做捲片鈕!
由於跟原來的片軸孔位並不同只好硬挖過去...中先的十字線就是135的片軸中心!
開始加工零件!!
捲片桿跟蓋子!!XD
挖掉了部分後捲片桿進去會搖動!搖是還好漏光就慘了
再加上剛剛的蓋子!哈哈也沒有很優啊!
看到了嘛!從另一邊就會看到!原來的孔加上挖開的孔又被封起多餘的空洞
這部分也算完成呢!呼~這邊算是最麻煩的階段...
外蓋也必須打洞!看到銀色的線嗎?就是要打的孔!!
蒙皮的部分也別忘了順便打洞!!
捲片鈕製作中!!動用到壓花器!
捲片套件完成!!彈簧是一台破收音機的電池彈簧
簡單明瞭的動作結構!!
蒙皮部分我改用3M噴膠貼回去!為什麼呢?1.快2.等有計片零件的時候好拆
完成!!還不賴吧!
退計片鈕...暫時沒用到...做個蓋子幹起來!!
蓋好了!
最累的部分...捲片軸....為什麼麻煩呢~加工零件越長月不容易製作...
完成...好累...
開始挖勾片牙...
有沒有!我挖出來了...看的出來是手工挖的...
醜歸醜能勾片的都是好牙
安裝上去的樣子!!其實我把左右邊的彈簧壓反過來裝!!
在旋蓋上加個手把!!轉開一圈就能讓片軸退出固定齒輪就能捲片
完成改裝!
趕快裝底片試試...
辛苦製作的捲片軸@@感動
裝上去拉!!其實可以製作遮板讓它變成一般size的底片甚至做成半格機!
記得皮套也要挖個洞!!
完成!!
其實他跟大人的科學size差不會太多!
非常迷你!!跟120的TLR比起來的話啦~
完成!拍出來的成效部分呢....
晚點來看就應該有了
